УВР — устройства вводно-распределительные

Вводно-распределительные устройства УВР - комплектные распределительные устройства 0,4кВ, которые используются для комплектования одно- и двухтрансформаторных КТП 6кВ/10кВ/35кВ. Щиты УВР устанавливаются на "низкой стороне" трансформаторной подстанции для приема электроэнергии от силового трансформатора и распределения по отходящим линиям.

Устройство щитов УВР

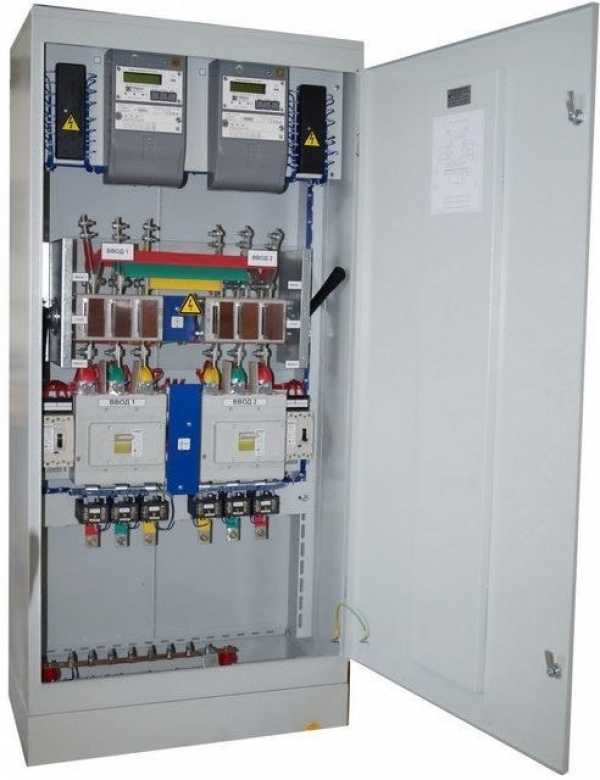

Щиты УВР представляют из себя сварной металлический корпус со степенью защиты до IP31 в который устанавливается коммутационное оборудование, счетчики электроэнергии, амперметры, вольтметры, мультиметры. Щиты УВР могут быть выполнены с секционированием и автоматическим вводом резерва.

По назначению щиты УВР, бывают:

  • вводные
  • линейные
  • вводно-линейные
  • секционные
  • вводно-секционные

Шкафы УВР являются аналогом шкафов низкого напряжения ШНН 0,4кВ и ЩО-70, но при этом для них нет четких требований по установке на отходящих линиях разъединителей с плавкими вставками. Таким образом в вводно-распределительных устройства УВР могут стоять и автоматические выключатели на отходящих фидерах.
